火灾报警器联动电源接线图是一种指导如何将火灾报警器与联动电源进行连接的图纸，它可以帮助工程技术人员正确地将设备安装和连接起来，确保其正常工作。

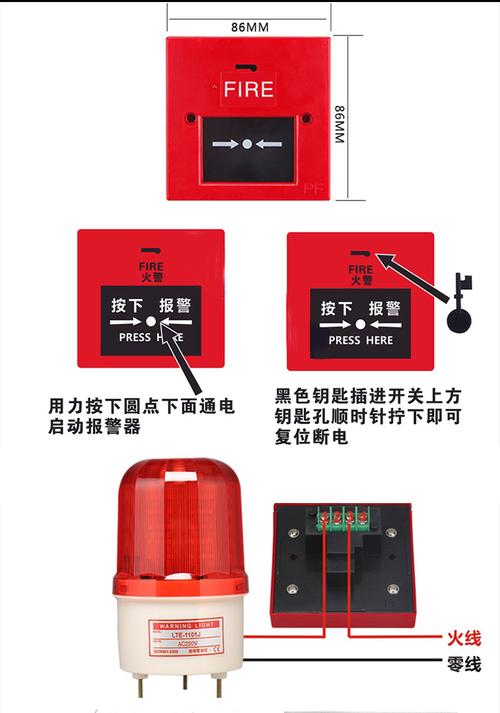

下面是一个简单的火灾报警器联动电源接线图的示例：

复制代码
图纸说明：
1. 将火灾报警器接入联动电源的输入端（通常是AC220V），并确保输入端的线路连接牢固可靠；
2. 将联动电源的输出端接入火灾报警器的电源端子，并确保线路连接牢固可靠；
3. 根据实际需要，连接其他消防设备（如消防应急照明、消防广播等）至联动电源的输出端；
4. 根据设备的实际需求，对联动电源进行相应的参数设置和调试。

注意事项：
1. 在安装和接线前，必须先切断电源，确保安全；
2. 在接线过程中，需遵循电气安装规范，确保线路连接正确、牢固、可靠；
3. 根据设备的实际需求进行参数设置和调试，确保设备的正常工作；
4. 在使用过程中，需定期进行检查和维护，及时发现并处理故障，确保设备的安全性和稳定性。

以上是一个简单的火灾报警器联动电源接线图的示例，实际应用中可能根据不同的设备和场所需要进行相应的调整和改进。同时，在进行电气安装和接线时，必须遵循相关的电气安装规范和安全操作规程，确保工程质量和安全。
